　1．概述
YZP(112-400)系列起重及冶金用變頻調速三相異步電動機主要適用于驅動各種型式的起重機械及其他類似設備；具有寬廣的調速范圍、較大的過載能力和較高的機械強度，因此，它特別適用于那些短時或斷續運行，頻繁地起動、制動、有時過負荷及顯著振動與沖擊的設備。

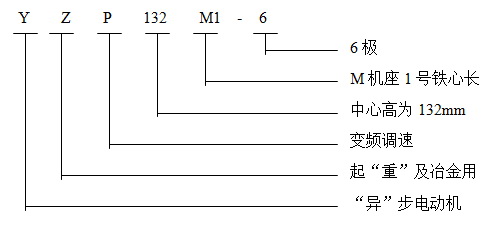

2．型號的意義

3．電動機的絕緣等級
通常為F級或H級，兩種絕緣結構的技術參數相同，只是溫升限值不同，空氣間接冷卻繞組的溫升限值：當電動機運行地點海拔不超過1000m，最高環境溫度不超過40℃為基礎時，B級絕緣為80K，F(xiàn)級絕緣為105K；H級絕緣為125K。
4．外殼防護等級：IP54、IP55
5．冷卻方式：IC416

工作方式	S_3?(380V)
CDF
項目
型號	15%		25%?? (S₂? 30min)		40%?? (S₂? 60min)						60%				100%
	P	n	P	n	P	I₁	Mn	n	M_st/Mn	Mm/Mn	P	I₁	Mn	n	P	n
	(kW)	r/min	(kW)	r/min	(kW)	(A)	(N.M)	r/min	(倍)	(倍)	(kW)	(A)	(N.M)	r/min	(kW)	r/min
1000 r/min
112M1-6	-	-	1.8	851	1.5	4	14.3	930	1.25	3	1.1	3.2	10.5	921	0.8	942
112M2-6	3	784	2.5	852	2.2	5.8	21	930	1.26	3	1.8	4.8	17	905	1.5	923
132M1-6	4	893	3.3	922	3	7.8	28.7	960	1.32	3	2.4	6.5	23	946	2	955
132M2-6	5.4	863	4.4	860	4	9.6	38.2	960	1.34	3.1	3	7.3	28.7	923	2.5	938
160M1-6	7.5	936	6.3	947	5.5	12.9	52.5	970	1.35	3.2	5	12.8	47.7	958	4	967
160M2-6	11	909	8.5	934	7.5	17.6	71.6	970	1.35	3.1	6.3	14.5	60	953	5.5	959
160L-6	15	916	13	929	11	24.9	105.1	970	1.36	3	9	20.9	86	953	7.5	961
180L-6	20	922	17	937	15	33.1	143.3	975	1.32	3.1	13	27.9	124	954	11	962
200L-6	33	945	26	958	22	46.8	210.1	980	1.4	3	19	43.3	181	970	17	974
225M-6	40	909	34	928	30	66.3	286.5	982	1.32	3.1	26	52	248	948	22	957
250M1-6	50	981	42	985	37	72.6	353.4	982	1.36	3	32	61	306	989	28	990
250M2-6	63	980	52	984	45	89.3	429.8	982	1.35	3.1	39	73	372	988	33	990
280S1-6	75	983	63	986	55	105.5	525.3	985	1.31	2.9	48	91	458	990	40	992
280S2-6	85	983	69	987	63	120.8	601.7	985	1.35	3	50	95	478	991	45	992
280M-6	100	985	83	988	75	143.9	716.3	985	1.38	3.1	63	121	601.7	991	50	993
315S1-6	125	972	100	979	90	174.9	859.5	985	2.2	3.1	75	138	716.3	985	63	987
315M-6	160	974	132	980	110	213.7	1051	985	2.2	3.2	90	165	859	987	75	989
355M-6	185	964	150	973	132	245.1	1261	980	2.3	3.4	110	203	1050	981	90	985
355L1-6	220	962	190	969	160	287.3	1528	980	2.3	3.5	135	248	1289	979	115	983
355L2-6	270	966	240	971	200	363.2	1910	980	2.3	3.5	170	304	1623	980	145	984
400L1-6	340	977	270	982	250	470.4	2388	980	2.4	3.6	200	380	1910	987	170	989
400L2-6	400	977	330	981	300	564.5	2865	980	2.4	3.6	240	448	2292	986	200	989
750 r/min
	P	n	P	n	P	I₁	Mn	n	M_st/Mn	Mm/Mn	P	I₁	Mn	n	P	n
160L-8	11	632	9	667	7.5	18.1	95.5	730	1.24	2.9	6	15.6	76.4	701	5	710
180L-8	15	637	13	685	11	25.8	140.1	735	1.35	3	9	21.2	114	699	7.5	709
200L-8	22	696	18.5	706	15	34.7	191	735	1.5	3.1	13	34	165	720	11	724
225M-8	33	630	26	662	22	49.7	280.1	735	1.45	2.8	18.5	41	235	696	17	701
250M1-8	42	735	35	738	30	67	382	735	1.28	2.9	26	60	330	741	22	742
250M2-8	52	735	42	739	37	82.6	471.1	735	1.28	2.8	32	71	406	741	27	743
280S1-8	63	738	52	741	45	100.8	573	735	1.37	3.1	39	88	495	743	33	744
280M-8	75	737	63	739	55	121.7	700.3	735	1.29	3	48	100	610	742	40	743
315S1-8	85	734	69	738	63	128.1	802.2	735	1.68	3	50	105	635	741	45	742
315S2-8	100	735	85	738	75	152.5	955	735	1.7	3.1	63	131	802	741	55	742
315M-8	125	735	100	738	90	176.7	1146	735	2	3.1	75	156	955	742	63	743
355M-8	160	722	132	728	110	213.4	1401	745	2.1	3	90	187	1146	736	75	738
355L1-8	185	719	150	727	132	256.1	1681	745	2.2	3	110	220	1401	734	90	737
355L2-8	220	721	190	727	160	310.5	2037	745	2.2	3	135	271	1715	735	115	737
400L1-8	270	730	240	733	200	417.4	2547	745	2.2	2.9	170	340	2159	738	145	740
400L2-8	340	730	270	734	250	516.1	3183	745	2.2	2.9	200	400	2547	739	170	740
600 r/min
	P	n	P	n	P	I₁	Mn	n	M_st/Mn	Mm/Mn	P	I₁	Mn	n	P	n
280S-10	55	566	42	575	37	93	594	585	1.25	3	32	77	512	582	27	584
280M-10	63	565	55	570	45	112	723	585	1.25	3	37	87	594	581	33	583
315S-10	75	572	63	578	55	124	881	585	1.9	3.3	48	106	768	583	40	586
315M-10	100	572	85	577	75	168	1203	585	1.9	3.2	63	138	1008	583	50	587
355M-10	132	575	110	581	90	198	1445	585	2	3.2	75	165	1200	588	63	590
355L1-10	160	577	132	582	110	230	1769	585	1.82	3	90	199	1445	588	75	590
355L2-10	185	578	150	583	132	277	2103	585	2.1	2.7	110	241	1769	588	90	590
400L1-10	220	578	190	582	160	333	2548	585	2.1	2.7	135	276	2160	587	115	589
400L2-10	270	577	240	580	200	418	3185	585	2.1	2.7	170	340	2720	586	145	588

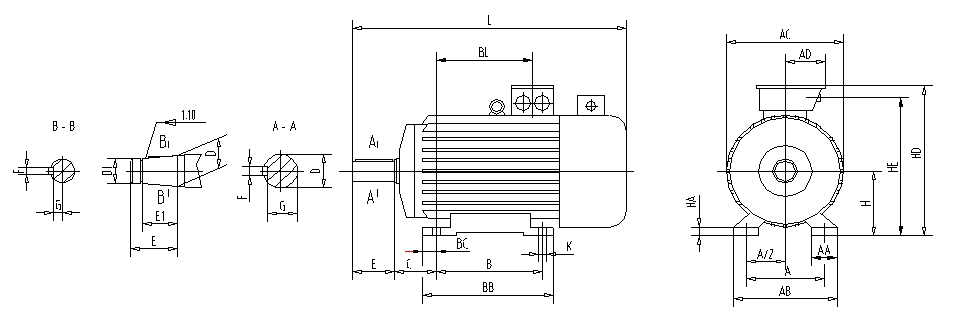

二.安裝尺寸表
YZP電動機

機座號	安??? 裝??? 尺??? 寸??? 及??? 公???? 差																					外? 形? 尺? 寸
	A	A/2¹^）	B		C²^）		D³^）		D1	E		E1		F		G		H		K		螺栓直徑	AA	AB	AC	AD	BB	BC	BL	HA	HD	HE	L
				基本尺寸		極限偏差	基本尺寸	極限偏差		基本尺寸	極限	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差
											偏差
112M	190	95	140	70		±2	32	+0.018 +0.012	—	80	±0.370	—	—	10	0 -0.036	27		112		12	+0.43? 0	M10	50	240	245	160	220	20	177	15	330	270	640

132M	216	108	178	89			38									33		132					50	260	285		255	20	216	22	360	301	715
160M	254	127	210	108		±3	48			110	±0.430			14	0 -0.043	42.5		160		15		M12	60	310	320	200	286	47	232	25	415	350	793
160L			254																								330		276				837
180L	279	139.5	279	121			55	+0.046 0	M36×3			82	0 ?-0.54			19.9		180					70	350	355		375	25	314		458	391	894

200L	318	159	305	133			60		M42×3	140	±0.500	105		16		21.4		200		19	+0.52 ? 0	M16	90	406	406	245	395	30	342	28	520	445	1020
225M	356	178	311	149		±4	65									23.9		225					90	450	430		405	30	397		560	485	1090

250M	406	203	349	168			70		M48×3					18		25.4		250		24		M20	95	510	500	315	505	43	447	30	620	535	1180
280S	457	228.5	368	190			85	+0.054 0	M56×4	170		130	0 ?-0.63	20	0 -0.052	31.7		280	0 -1.0				100	570	545		527	58	436	32	655	577	1254
280M			419																								578		487				1305
315S	508	254	406	216			95		M64×4					22		35.2		315		28			110	635	620	370	575	42	513	35	725	652	1400


315M			457																								625		563				1450

355M	610	305	560	254			110		M80×4	210	±0.580	165		25		41.9		355					120	735	695	440	725	41	669	38	850	736	1650
355L			630																								795		739				1720
400L	686	343	710	280			130	+0.063 0	M100×4	250		200	0 -0.72	28		50		400		35	+0.62? 0	M30	160	850	800		905	95	645	45	1100	925	1870

YZP系列電動機
